Å koda Fabia: Cobertura da bagageira

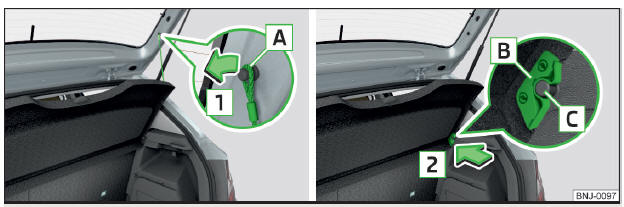

 Fig. 95 Retirar a cobertura da bagageira

Se as fitas de retenção A Fig. 95 estão penduradas na tampa da bagageira, então ao abrir a tampa a cobertura da bagageira (a seguir denominado apenas cobertura) é levantada junto.

A cobertura pode ser retirada do veículo, e arrumada, eventualmente, em duas posições Fig. 96 na página 80.

A carga máxima admissível da cobertura é de 1 kg.

Retirar

• Desencaixar nos dois lados da tampa da bagageira as fitas de retenção A no sentido da seta 1 Fig. 95.
• Segurar a cobertura levantada e pressionar nos dois lados na parte inferior da cobertura na zona do perno C .
• Retire a cobertura no sentido da seta 2 .

Montagem

• Colocar os encaixes na cobertura B sobre os pernos C Fig. 95.
• Pressionar nos dois lados na parte superior da cobertura na zona do entalhe C . Os encaixes B devem encaixar nos pernos C nos dois lados da bagageira.
• Encaixar nos dois lados da tampa da bagageira as fitas de retenção A .

ATENÇÃO

Durante a viagem, a cobertura tem de estar livre de objetos - em caso de travagens súbitas ou uma colisão do veículo existe perigo de ferimentos!

CUIDADO

• As seguintes indicações devem ser respeitadas para evitar emperramentos e danos subsequentes do cobertura ou do revestimento lateral.

• A cobertura deve ser colocada corretamente e a carga não pode exceder a altura da cobertura.
• Em posição levantada, a cobertura não pode estar enviesada na vedação da tampa da bagageira.
• Não deve existir nenhum objeto no espaço entre a cobertura em posição levantada e o encosto do banco.
