Škoda Fabia: Instalar/remover

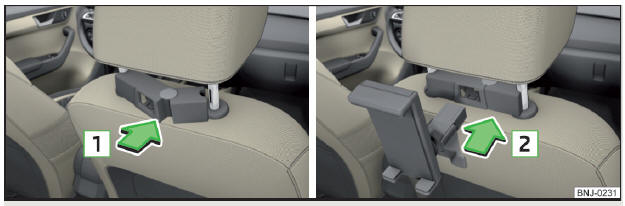

Fig. 85 Colocar: adaptador / suporte

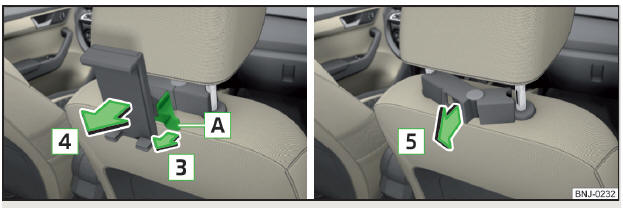

Fig. 86 Remover: Suporte / adaptador
- Para fixar, colocar o adaptador aberto nas barras de guia do apoio da cabeça dianteiro e encaixar no sentido da seta 1 Fig. 85.
- Encaixar o adaptador no sentido da seta 2 no adaptador.
- Para remover, puxar na patilha de segurança A no sentido da seta 3 e remover o suporte no sentido da seta 4 do adaptador Fig. 86.
- Pressionar no adaptador e retire-o no sentido da seta 5 das estacas do apoio de cabeça.
ATENÇÃO
Encaixar cuidadosamente o adaptador - existe o perigo de uma lesão no dedo.
