Mazda 2: Substituição das Lâmpadas das Luzes Exteriores

Faróis (Com faróis LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Faróis (Com faróis de halogéneo)

1. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita e desligue o motor.
2. Certifique-se que o interruptor dos faróis está desligado.

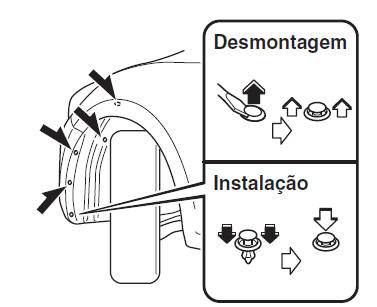

3. Puxe a secção central de cada retentor de plástico e remova os retentores.

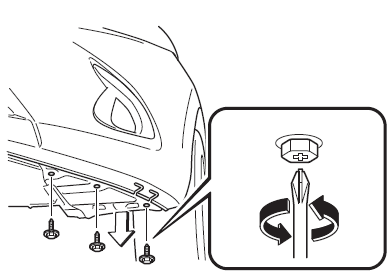

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

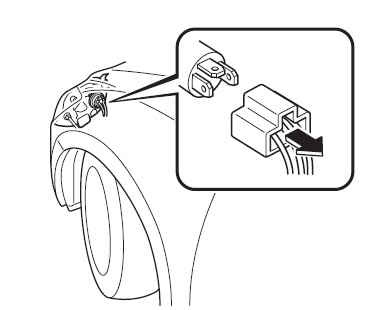

5. Desligue a ficha da lâmpada.

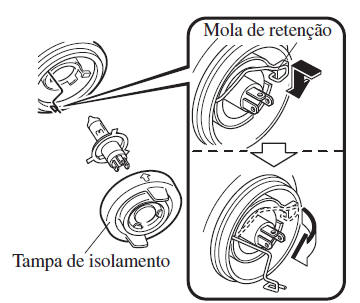

6. Destaque a tampa de isolamento da lâmpada.

7. Desengate a mola de retenção da lâmpada.
8. Rode a mola de retenção para fora de modo a libertar a lâmpada do farol.
9. Remova cuidadosamente a lâmpada da tomada puxando para trás a direito.
10. Substitua a lâmpada.
11. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes diurnas/Luzes de presença (Com faróis LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Luzes de mudança de direção dianteiras, Luzes Diurnas*/Luzes de presença (Com faróis de halogéneo)

1. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita e desligue o motor.
2. Certifique-se que o interruptor dos faróis está desligado.

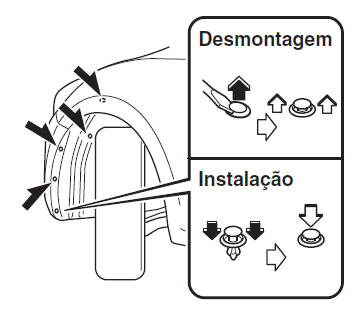

3. Puxe a secção central de cada retentor de plástico e remova os retentores.

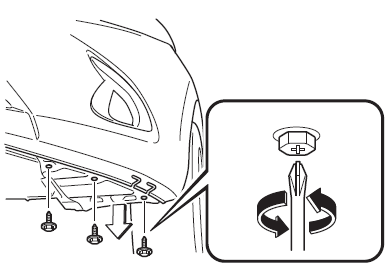

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

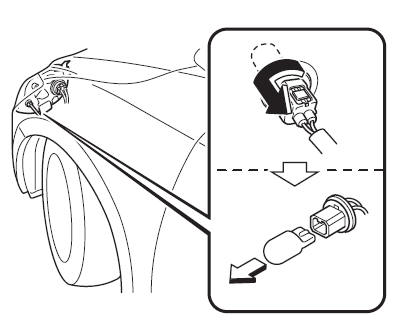

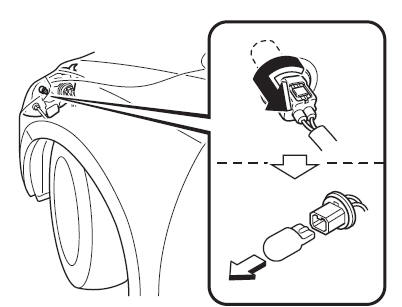

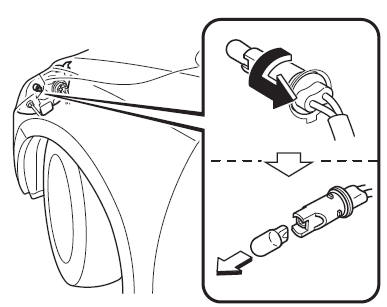

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.

   Luzes de mudança de direção dianteiras

Luzes diurnas/Luzes de presença (Com faróis de halogéneo)*

Luzes de presença (Com faróis de halogéneo)*

7. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes de nevoeiro dianteiras*, Luzes de mudança de direção laterais, Terceira Luz de stop

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras

Saloon

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

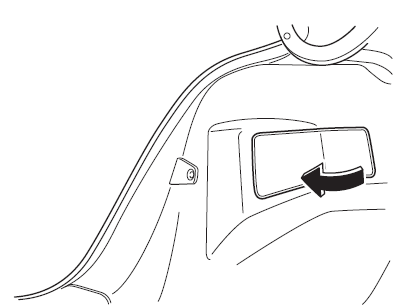

2. Retire a tampa.

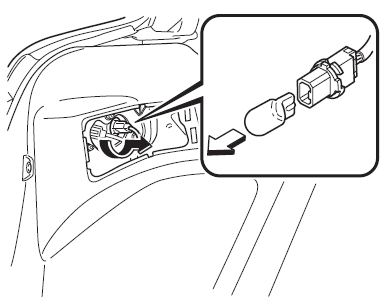

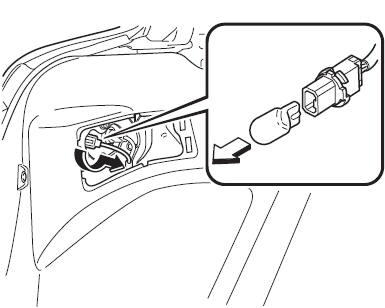

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.

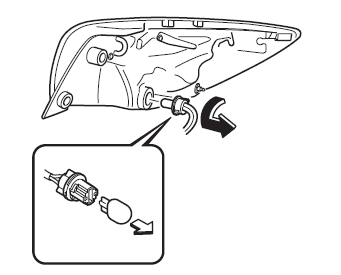

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras

5. Instale a nova lâmpada pela ordem inversa da desmontagem.
6. Insira as patilhas da proteção e instale a proteção.

Hatchback

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

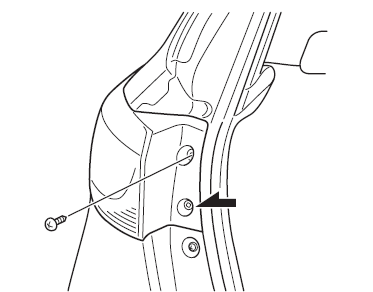

2. Rode os parafusos no sentido anti-horário e remova-os.

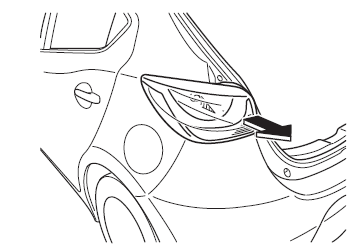

3. Puxe a unidade para trás e remova-a.

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
5. Desligue a lâmpada da tomada.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras (Tipo LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

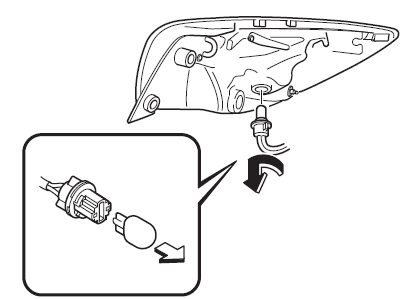

(Tipo lâmpada incandescente)

6. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes de marcha-atrás

Saloon

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

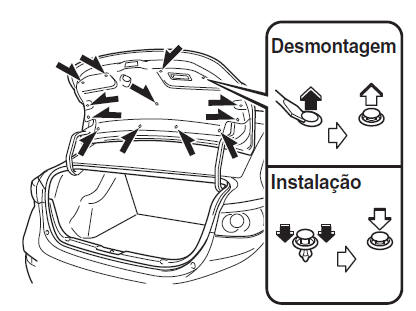

2. Puxe a secção central de cada retentor de plástico e remova os retentores.
3. Desmonte o revestimento da tampa do compartimento de bagagens.

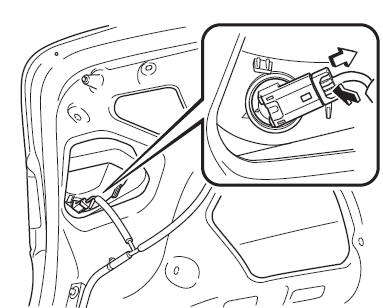

4. Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.

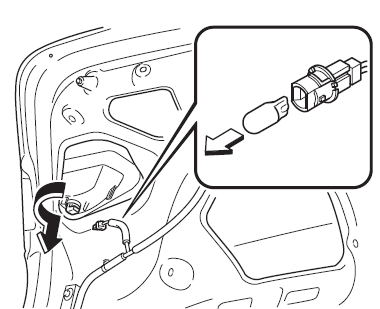

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.

7. Instale a nova lâmpada pela ordem inversa da desmontagem

Hatchback

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Puxe a secção central de cada retentor de plástico e remova os retentores.
3. Retire a cobertura na superfície interior da tampa do compartimento de bagagens.

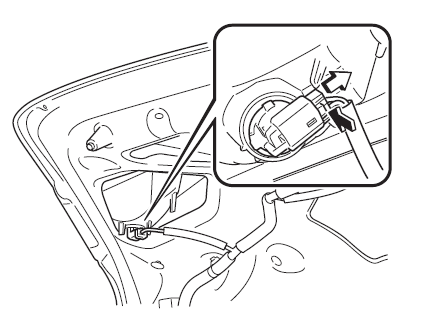

4. Desligue a ficha da tomada

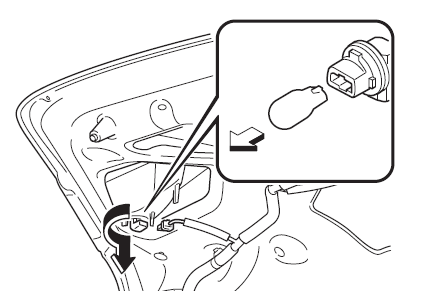

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.

7. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luz de nevoeiro traseira*

Saloon

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

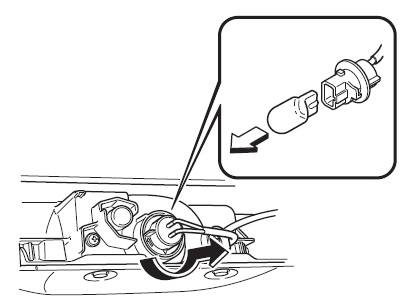

2. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
3. Desligue a lâmpada da tomada.

4. Instale a nova lâmpada pela ordem inversa da desmontagem.

Hatchback

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

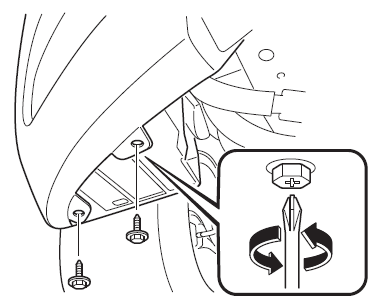

2. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

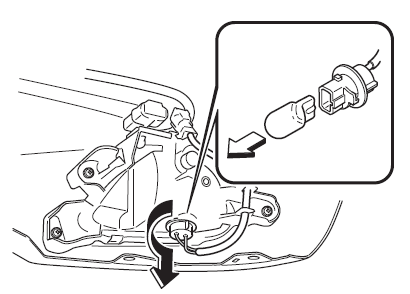

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes da matrícula

Saloon

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

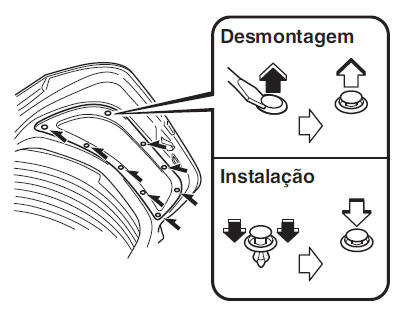

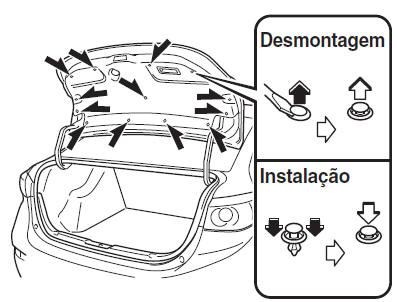

2. Puxe a secção central de cada retentor de plástico e remova os retentores.
3. Desmonte o revestimento da tampa do compartimento de bagagens

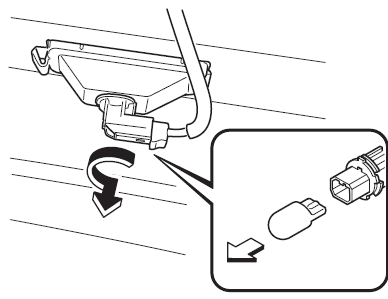

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
5. Desligue a lâmpada da tomada.

6. Instale a nova lâmpada pela ordem inversa da desmontagem.

Hatchback

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Envolva um pano macio numa chave de parafusos de cabeça chata para evitar danos na lente.

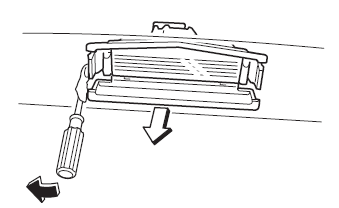

3. Insira uma chave de parafusos de cabeça chata na posição indicada na figura e puxe a unidade da lente para fora.

4. Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.

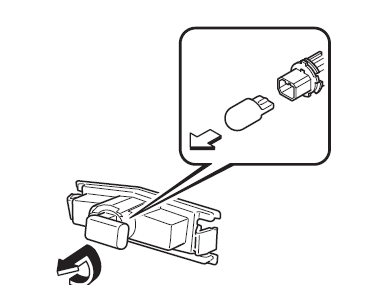

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

6. Desligue a lâmpada da tomada.

7. Instale a nova lâmpada pela ordem inversa da desmontagem.
