Å koda Fabia: Montar gancho de reboque - 1 passo

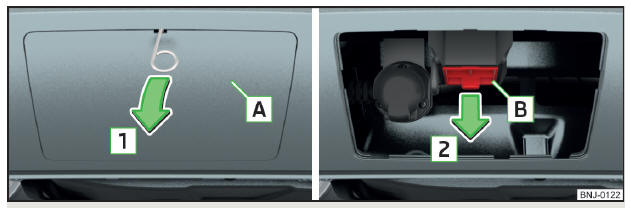

 Fig. 154 Retirar a tampa: no para-choques traseiro / para a cavidade de encaixe

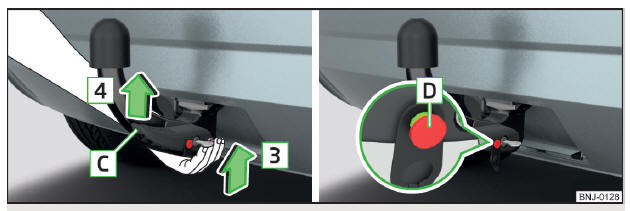

Fig. 155 Colocar o gancho de reboque / pino de disparo em estado estendido

O gancho de reboque deve estar ajustado para a posição de disponibilidade.

Preparar a montagem

• Retirar a tampa da cavidade de encaixe A no sentido da seta 1 Fig. 154 com ajuda do gancho pertencente à ferramenta de bordo para retirar os tampões integrais das rodas.
• Retirar a tampa B no sentido da seta 2.

Montagem

• Agarre o gancho de reboque pelo lado de baixo Fig. 155 e introduza-o na cavidade de encaixe em sentido da seta 3 até engatar audivelmente .

A alavanca de comando C roda autonomamente na direção da seta 4 para cima e a cavilha de desengate D desloca-se para fora (a sua parte vermelha e também a parte verde estão visíveis) .

Se a alavanca de comando C não rodar autonomamente ou se a cavilha de desengate D não se deslocar para fora, o gancho de reboque deverá ser retirado da cavidade de encaixe rodando a alavanca de comando C para baixo até ao batente e as superfícies de apoio do gancho de reboque e também da cavidade de encaixe devem ser limpas.

ATENÇÃO

• Retirar com cuidado a tampa da cavidade de encaixe B existe risco de lesões nas mãos!
• Ao fixar o gancho de reboque, deverá manter as mãos afastadas da área de rotação da alavanca de comando - Existe perigo de ferimento dos dedos!
• Nunca tentar puxar a alavanca de comando com violência para cima, para rodar a chave. O gancho de reboque não ficaria corretamente fixo!
