Škoda Fabia: Levantamento do veículo

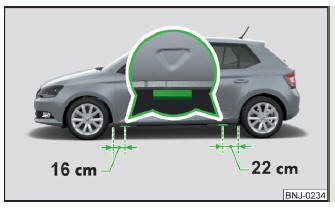

 Fig. 185 Perfis de aplicação do macaco

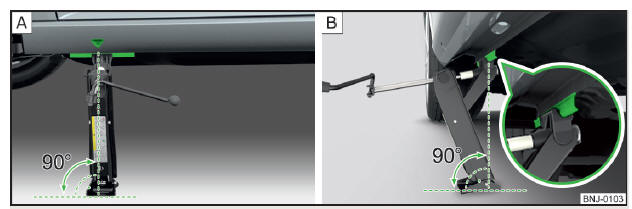

 Fig. 186 Colocação do macaco

O procedimento para a elevação do veículo aplica-se a todas as variantes de carroçaria.

Antes de levantar o veículo deve observar as indicações de segurança .

Para levantar o veículo, deve ser utilizado o macaco da ferramenta de bordo.

Aplicar o macaco no perfil de aplicação, que se encontra mais próximo da roda com defeito.

Os perfis de aplicação encontram-se no peitoril inferior Fig. 185.

Apoiar toda a superfície da placa base do macaco sobre um piso plano e certificar, que o macaco está em posição vertical para o perfil de aplicação Fig. 186 - A.

Levantar tanto o macaco por baixo do ponto de aplicação com a manivela, até que a sua garra apanhe o perfil Fig. 186 B.

Continuar a levantar o veículo até que a roda está levantada um pouco do chão.

ATENÇÃO

Devem ser observadas as seguintes indicações, caso contrário, existe perigo de ferimentos.

• Proteger o veículo contra um deslizamento inesperado.
• Proteger sempre a placa de base do macaco contra deslizamento.
• Em caso de subsolo solto (p. ex., gravilha), colocar uma grande base estável por baixo do macaco.
• Em caso de subsolo liso (p. ex. pedras de calçada), colocar uma base antiderrapante (p. ex. um tapete de borracha) por baixo do macaco.
• Levante o veículo sempre com as portas fechadas.
• Quando o veículo estiver elevado, nunca coloque partes do corpo, p. ex., braços ou pernas por baixo do veículo.
• Nunca ligar o motor quando o veículo estiver levantado.

CUIDADO

Certificar-se de que o macaco seja colocado corretamente no perfil da parte inferior da embaladeira - existe perigo de danos no veículo.
